安裝調試：安裝PCI接口的運動控制器，在WINDOWS中沒有提示找到新設備（通訊異常）。
原因：
1. 板卡驅動是否正確安裝。
2.計算機主板兼容性差。
3.PC機PCI插槽與運動控制器PCI金手指接觸不良。
4運動控制器未安裝到位。
解決方案：
1.請檢查板卡驅動是否正確安裝，在WINDOWS的設備管理器（可參看WINDOWS幫助文件）中查看驅動程序安裝是否正常。如果發現有相關的黃色感嘆號標志，說明安裝不正確，需要按照軟件部分安裝指引，重 新安裝；
2 更換PC機。
3更換PCI插槽，檢查插槽內金屬?gòu)椘欠裾R、干凈；控制器金手指用防靜電物品擦拭干凈。
4 控制器PCI金手指要插到底，要注意機箱擋板不能過高擋住運動控制器，否則要更換機箱。
硬件接線：控制卡脈沖控制模式單端輸出如何接線？差分輸出如何接線？
單端輸出：脈沖控制模式分為兩種，即“脈沖+方向”和“CCW/CW”模式，兩種模式的單端接法是一樣的，只需要將控制器端的pluse+/dir+/5V和驅動器端的pluse+/dir+/5V相連接即可。
注意：若驅動器端的5V電壓不是有控制器端提供，而是有外部開關電源提供的，此時仍需要采用此種接線方法（CCW/CW模式），則需要將控制器的5V電和外部供電電源模塊的5V電短接，即將5V共起來。
雙端輸出（差分輸出）：脈沖控制的兩種模式，即“脈沖+方向”和“CCW/CW”模式，兩種模式的雙端接法也是一樣的，需要將控制器端的pluse+、pluse- /dir+、dir-、GND和驅動器端的pluse+、pluse- dir+、dir-、GND連接即可。
注意：控制器輸出模式采用差分接線方法，采用雙絞線的形式，相比單端接線方法，能夠增強抗干擾能力。單端接線時抗干擾的能力較弱。詳情可參看控制卡用戶手冊。
硬件接線：接步進電機，無法運動。
原因：
步進電機接線或者接收電平不對。
解決方法：
1. 可以用motion演示軟件進行測試，觀察脈沖計數等是否正常；
2 確認步進電機是否是接受5VTTL的方波脈沖信號；
3.是否已經接上供給脈沖和方向的外部電源，檢查電機是否自鎖，確保驅動器工作正常，沒有出現報警。
4.步進分差分接法，單端共陽，及單端共陰接法可參考用戶手冊。
硬件接線：運動控制器以步進模式（輸出脈沖）控制電機，有一個方向運動正常，另一個方向不動（限位未觸發，負載無影響）。
原因：
運動控制器脈沖輸出和驅動器接收方式不匹配。運動控制器輸出方式：正脈沖＋負脈沖(CW+CCW)，驅動器接收方式：脈沖＋方向（PULSE+DIR）
解決方案：
修改運動控制器或驅動器參數使控制器脈沖輸出和驅動器接收方式匹配。
硬件接線：電機可以轉動，但工作不正常。
原因：
接線錯誤或干擾
解決方法：
1.檢查控制卡和驅動器是否正確接地，抗干擾措施是否做好；脈沖和方向信號輸出端光電隔離電路中使用的限流電阻過大，工作電流偏小；
3.步進電機線圈串聯或并聯的接線不正確。
硬件接線：控制卡接某些步進電機使能信號無效。
原因：
有些步進電機使能信號接收5V，控制卡端的使能信號是24V。
解決方法：
用控制卡的5V輸出來做使能信號，上電自使能，或者用24V的使能端口回路來控制，但要在該24V回路里串接電阻降壓。
硬件接線：抱閘電機的應用，經常導致線路干擾。
原因：
抱閘線圈是感性負載，在通斷電的瞬間會產生較大的感應電動勢，影響到電路。
解決方法：
1 給抱閘線圈獨立供電；

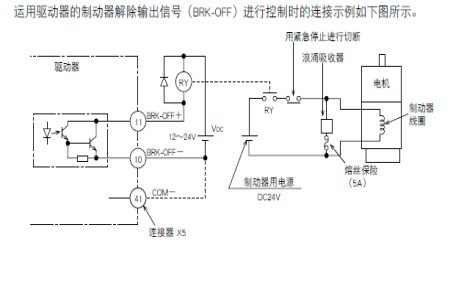

2 以松下為例：
硬件接線：限位或者h(yuǎn)ome這類光電開關的電平變化檢測不到。
原因：
光電開關類型不對或者IO壞掉。
解決方法：
1 查看光電開關類型是否是NPN型，部分控制卡只支持NPN型輸入；
2 用輸出短接到輸入口或者用24V的負端短接輸入口，用Demo查看輸入指示是否有變化。
硬件接線：某個IO信號無法檢測，或者端子板控制不正常。
原因：
68pin與端子板直接連接線，連接不好導致；端子排COM未供電；
解決方法：
1 檢查68pin線；
2 檢查接頭有沒有插緊；
3 檢查接口插針有沒有插彎或短路。
4.檢查COM端是否接線。
硬件接線：運動控制器連接的驅動器沒有報警信號輸出（步進電機驅動器一般無報警信號），軸總處于報警狀態，無法使能。
原因：
運動控制器軸報警功能是重要的保護功能，電路決定端口懸空時為報警狀態。
解決方案：
1 調用函數（函數使用說明見編程手冊），取消報警功能；
2 將對應軸報警端口與外部地短路（25pin軸端口的pin2與pin1）同時端子板必須接通24V直流電源，這樣可使端口處于不報警狀態；
3控制卡可在配置文件中把報警輸入狀態取反。
安裝調試：編碼器異常
原因：
編碼器接線不正確；編碼器供電；函數調用
解決方法：
1 請檢查編碼器信號類型是否是脈沖TTL方波；
2. 查看所選編碼器說明書，檢查接線是否正確；編碼器供電是否正常；
3. 檢查全部編碼器及觸發信號的接線；做好信號線的接地屏蔽。
4. 檢查函數調用是否正確。
安裝調試：運動控制器以步進模式（輸出脈沖）控制伺服電機，伺服使能后立刻運動，電機運動不到位。
原因：
伺服驅動器接收到伺服使能信號到伺服電機使能準備好運動，有一小段延遲時間。伺服驅動器在未準備好的時間內不接收脈沖信號，因此如果控制器在伺服使能后立刻發脈沖，會丟失部分脈沖。
解決方案：
控制器執行伺服使能指令后延時一段時間再發脈沖，建議100毫秒以上。
安裝調試：能夠控制電機，但電機出現振蕩或是過沖。
原因：
參數設置不當
解決方法：
1可能是驅動器參數設置不當，檢查驅動器參數設置；
2應用軟件中加減速時間和運動速度設置不合理。
安裝調試：能夠控制電機，但工作時回原點定位不準。
原因：
信號異常
解決方法：
1 檢查屏蔽線是否接地；
2 原點信號開關是否工作正常；
3 所有編碼器信號和原點信號是否受到干擾。
安裝調試：運動時限位信號不起作用。
原因：
信號異?；虺绦蛭蓙y
解決方法：
1限位傳感器工作不正常，限位傳感器信號受干擾；
2應用程序紊亂；可通過demo觀察限位信號變化。
安裝調試：驅動器和運動控制器都安裝了限位開關，電機運動當驅動器限位開先于運動控制器觸發時系統的坐標會發生錯亂（運動不到位）。
原因：
驅動器的限位先于控制器限位觸發時，電機不運動，但控制器沒有感知驅動器的限位已觸發所以還在發脈沖給驅動器，造成規范位置和實際位置不一致
解決方案：
1 可以改變兩個限位的觸發時序，把兩個限位的位置錯開，把控制器的限位放在前；
2 建議只使用控制卡的限位接線，控制器具有軟限位功能，可啟用。
安裝調試：運動控制器以步進模式（輸出脈沖）控制電機，連續往復運動，位置漸漸向一個方向偏移。發現在一個往復運動后，有時會偏移一個脈沖。
原因：
運動控制器脈沖輸出計數沿和驅動器脈沖接收計數沿不匹配。在換向時可能有一個沿另一方向計數。
解決方案：
修改驅動器參數接收脈沖極性。
安裝調試：控制卡發10000個脈沖，電機反饋沒有10000（運動不到位）。
原因：
電機驅動器那邊有電子齒輪比設置。
解決方法：
設置驅動器電子齒輪比為1:1關系，即接受a脈沖數為一圈，然后一圈反饋給上位機也是a個脈沖。
安裝調試：運動控制器以步進模式（輸出脈沖）控制松下伺服電機，高速運動常常少走距離，低速運動正確（運動不到位）。
原因：
高速運動時運動控制器發出的脈沖頻率太高，超過了伺服電機驅動器接收脈沖頻率極限，驅動器容易丟失脈沖。例如：松下伺服驅動器接收脈沖頻率500KHZ，超過500KHZ頻率脈沖不能穩定接收。
解決方案：
1 注意運動速度，計算最大速度時的脈沖頻率，不能超過伺服電機驅動器接收脈沖極限。必要時可以通過設置伺服電機驅動器參數，減少電機旋轉一周對應脈沖數。
2 改變接線口到高頻脈沖接收口。如松下驅動器高頻接收口可達到4MHz。
編程應用：控制卡當速度設置較大Vel超過2000時，運動完成時，規劃位置和目標位置不一致，或者電機運動已經異常，加速度或發的脈沖較少時卻正常。
原因：
1.所發的脈沖頻率已超過了驅動器接受脈沖的最大頻率，導致丟失指令脈沖，而加速度較小時，速度沒有加速到最大速度時脈沖已發完，故正常。
解決方法:
更改系統的脈沖當量值或改用高頻脈沖接收的驅動器。
編程應用：使用點動Jog+/Jog-松開后脈沖一直發，停不下來的情況。使用自己編的軟件或Demo都會出現。
原因：
通過一個CButton類實現，該類具有ButtonDown/ButtonUp、貼圖等功能，非常易于使用，但此類有可能響應不過來。
解決方法：
建議修改響應機制，使用消息響應的機制來實現此功能，不再使用Cbutton類實現。

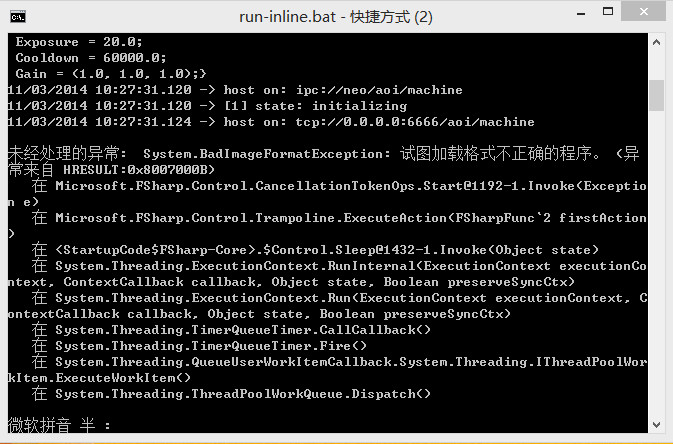

編程應用：使用Visual Studio編寫運動控制程序，在編譯時出現“試圖加載不正確的程序”的錯誤。
原因：
1 使用的dll為32位系統編譯，而此時選擇的VS編譯平臺為64位；
2 使用的dll為64位系統編譯，而此時選擇的VS編譯平臺為32位。
解決方法：
編譯什么樣的平臺就要加載什么樣的DLL。
編程應用：在32位系統上編好的程序，64位系統上無法運行。
原因：
控制卡驅動及庫函數文件都有分32位及64位。
解決方法：
在64位系統上要更換64位的驅動，如果客戶要編輯32位的應用程序，則用32位的庫函數，配置32位（X86）的軟件編譯環境，如果客戶要編輯64位的應用程序，則用64位的庫函數，配置64位（X64）的軟件編譯環境。
編程應用：寫回零程序時，回零完成后zeropos，編碼器仍然有數值。
原因：
編碼器寄存器數值是直接由電機編碼器那邊傳輸過來，有數值說明電機還沒停穩。
解決方法：
在規劃到位之后需要加足夠的延時來等待電機到位停穩，然后再zeropos，注意查看返回值。
編程應用：基于WINODWS平臺開發的運動控制器應用軟件，使用了多線程執行運動控制器函數，經常發生函數執行出錯情況（函數返回值－1）。
原因：
運動控制器函數庫資源多線程訪問沖突，在多線程調用函數時會產生錯誤。
解決方案：
可以使用互斥條件避免同時有多個調用運動控制器函數的線程程序段執行。例：如果在定時器程序中調用運動控制器函數，則在主程序中調用運動控制器函數前關閉定時器，調用完成后開啟定時器。
1初始化失敗或開啟測試程序異常
運行程序后彈出提示框“XX Initial fail”，表示卡初始化失敗
1.1硬件驅動安裝
首先確定計算機管理中硬件驅動是否有安裝好
1、確定板卡金手指潔凈（用橡皮擦清潔金手指），并將卡安裝在電腦插槽里，
2、更新板卡驅動，請參考說明書中安裝驅動的方法進行安裝。
3、重新插拔卡，更新板卡驅動
4、換PCI槽測試，換卡測試，換電腦測試
5、如果做完上述嘗試，仍然認不到卡的話，請聯系業務，將卡發回公司處理。
1.2管理員權限
如果開啟程序出現卡號或者軸號是非常大的一個數，請考慮是否有獲取管理員權限
在使用win7及以上版本的系統時，直接運行.exe可執行程序時，需要鼠標右鍵點擊程序，并選擇“以管理員身份運行”，或者用其他方法獲得管理員權限后，運行程序的結果才是正常的。
1.3程序配置

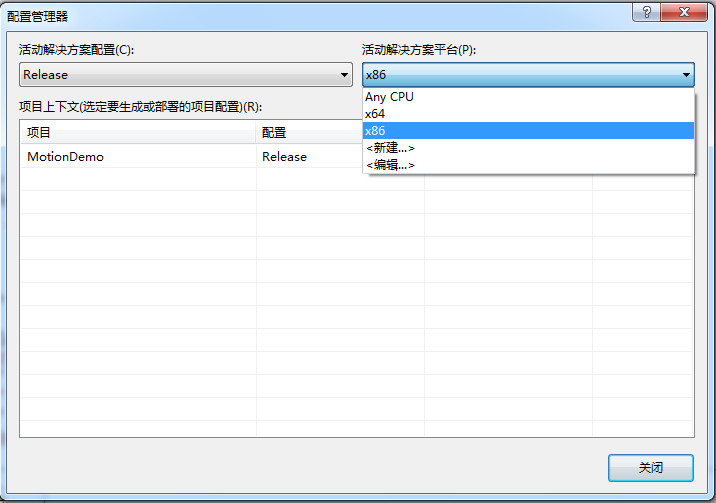

使用.net進行編程時，如果配置管理器（“生成”的菜單下面）里面的設置是Any CPU 時，在程序運行時報錯 0x800700B，需要將配置管理器的設置改為與系統配置一致。例如計算機是32位系統，則“活動解決方案平臺”下面選擇“X86”，如下圖所示。如果計算機是64位系統，則選擇“X64”
2電機不能正?？刂?/strong>
目前PCI-9014，PCI-9016，PCI-9074都支持多線程函數調用。
如果是客戶自己寫的程序不能正?？刂频脑挘?qǐng)先用自帶測試程序motionpanel來做測試。確定motionpanel運行正常后，再使用對應編程語言的范例測試。再查看自己寫的程序。
如果程序上有不明白之處，可以直接將部分測試代碼郵件至公司郵箱，我們會盡快回復。
2.1電機不動

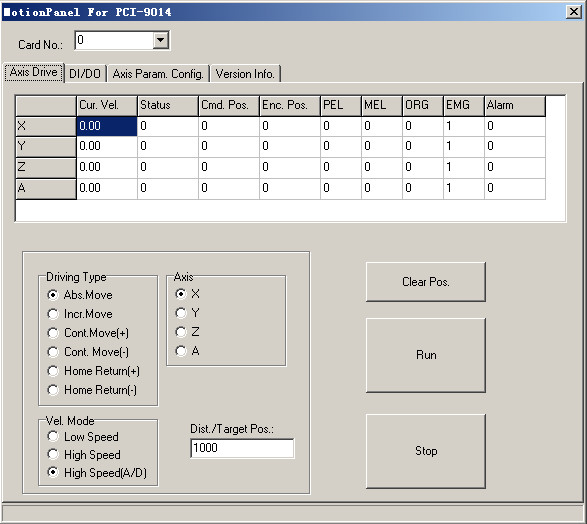

2.1.1 打開測試軟件motionpanel，查看限位或告警，急停是否已經有效。限位，告警顯示1為有效，急停顯示0為有效。如果硬件限位的有效電平與默認值相反的話，請參考用戶手冊中的motionpanel的操作說明來反轉限位有效電平。程序中調用該函數來反轉電平。如果告警或急停有效的話，請檢查接線。
2.1.2 查看電機是否已經激磁（使能或者servo on），用手推動軸確定電機是否已經激磁，如果沒有的話，檢查驅動器的servo on信號是否已經接好，是否有給出激磁信號。
2.1.3 如果電機已經激磁，檢查驅動器的控制模式是否正確。升立德的運動控制卡支持的是位置控制模式，請確認驅動器的控制模式與卡一致。
2.1.4 接線不正確
請參考說明書中運動卡對應驅動器的接線，確保有提供24V外部電源
2.1.5 接線不牢固
斷電后，檢查所有的接插口，用手拉一拉，是否很容易拉掉。保證所有接線插口已接好
2.1.6 如果上述都確定沒有問題，且脈沖輸出方式是方向+脈沖時，直接用萬用表的HZ 檔（測頻率檔），兩根表筆分別接到PUL+,PUL-上，使控制軸運行在速度模式下，正常情況下，可以測到脈沖頻率與運行速度是一致的。

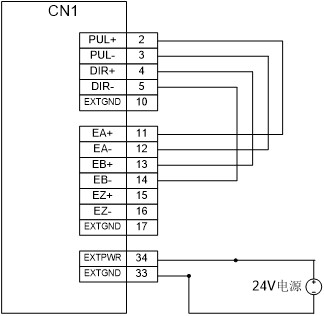

或者將脈沖線信號端直接接到板卡脈沖反饋信號端。即 PUL+,PUL-,DIR+,DIR-分別對應接到 OA+,OA-,OB+,OB-，如下圖所示。然后用motinpanel做測試，脈沖輸出格式與脈沖輸入格式都設置為PUL/DIR格式。如果發出脈沖與反饋脈沖不一致的話，則表明板卡脈沖發生端出現故障。
如果測試結果正常，表明板卡工作正常，請檢查其他硬件原因
2.2電機出現抖動或者異常振動或者編碼器位置持續跳動
2.2.1 如果是控制伺服，請確定驅動器脈沖信號的地或者脈沖反饋信號的地與板卡的信號地已經連接在一起。大部分的運動異常都是由此引起的，請重視。

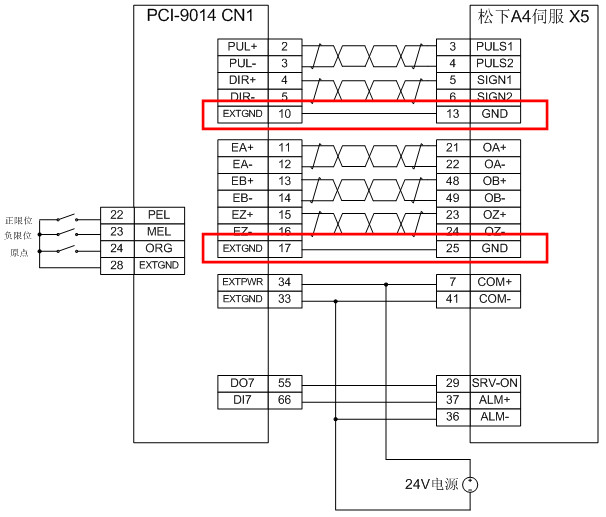

以松下伺服器接線圖為例說明：
松下驅動器X5端口的脈沖信號地 13腳或者編碼器反饋信號地 25腳任選其一與板卡的信號地連通
2.2.2 盡量采用帶屏蔽的編碼器連接線減少電磁干擾
2.2.3 盡量采用差分方式的接線方式，可以有效避免電磁干擾
2.3電機只往一個方向轉
接好線的前提下，驅動器的控制方式要與板卡的脈沖輸出方式一致?？刂瓶ㄓ袃煞N輸出方式PUL/DIR，CW/CCW。確定驅動器中的設置是一樣的。
3通用輸入輸出不正常
3.1輸入不正常
提供外部24V電壓的前提下，將按鈕接在EICOM和DI兩端（運動卡中EICOM與0V已經相連），打開motionpanel，按下按鈕，觀察DI輸入狀態是否發生變化，或者用外用表電壓檔測試EICOM和DI兩端的電壓值是否發生變化。
3.2輸出不正常
輸出是集電極開路輸出[1]，輸出有兩種狀態：導通、截止。不能直接用萬用表或電壓表測量輸出電壓。除非在提供外部電壓，并連通負載的情況下，才能測到高低電平。運動卡上的輸出導通的時候可以測到低電平。
確認負載輸入電流大小
DO所驅動設備的電流單路不能超過50 mA，如果驅動電流很大，可以增加驅動板（DIN-8D）。電流過大將損壞輸出芯片。

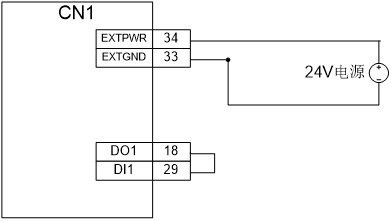

在已經提供24V外部電源的情況下，并且輸入正常和負載電流沒有超過限制的前提下，將輸出端接到輸入端，如下圖所示。然后用motionpanel做測試，如果輸入顯示與輸出設置值一致的話，則輸出輸入是正常的。如果不是，則可以確定板卡輸出輸入故障。
IO卡常見問題處理
1初始化失敗或開啟測試程序異常
運行程序后彈出提示框“XX Initial fail”，表示卡初始化失敗
1.1 硬件驅動安裝
首先確定計算機管理中硬件驅動是否有安裝好
1、 確定板卡金手指潔凈（用橡皮擦清潔金手指），并將卡安裝在電腦插槽里，
2、 更新板卡驅動，請參考說明書中安裝驅動的方法進行安裝。
3、 重新插拔卡，更新板卡驅動
4、 換PCI槽或PCIe槽測試，換卡測試，換電腦測試
5、 如果做完上述嘗試，仍然認不到卡的話，請聯系業務，將卡發回公司處理。
1.2 管理員權限
如果開啟程序出現卡號是非常大的一個數，請考慮是否有獲取管理員權限
在使用win7及以上版本的系統時，直接運行.exe可執行程序時，需要鼠標右鍵點擊程序，并選擇“以管理員身份運行”，或者用其他方法獲得管理員權限后，運行程序的結果才是正常的。
1.3 程序配置
使用.net進行編程時，如果配置管理器（“生成”的菜單下面）里面的設置是Any CPU 時，在程序運行時報錯 0x800700B，需要將配置管理器的設置改為與系統配置一致，例如計算機是32位系統，則“活動解決方案平臺”下面選擇“X86”，如下圖所示。如果計算機是64位系統，則選擇“X64”
2 通用輸入輸出不正常
2.1 輸入不正常
提供外部24V電壓的前提下，將按鈕接在EICOM和DI兩端（注意：IO卡中EICOM與0V或者24V連接都可以，分別對應了低電平有效和高電平有效），打開iopanel，按下按鈕，觀察DI輸入狀態是否發生變化，或者用外用表電壓檔測試EICOM和DI兩端的電壓值是否發生變化。

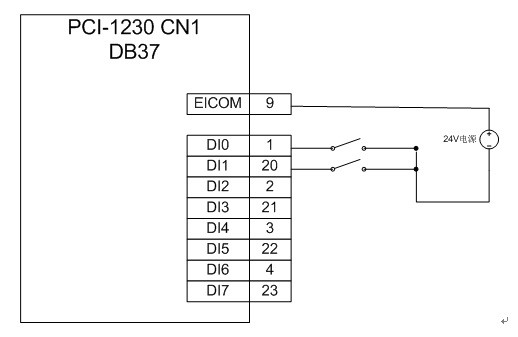

下圖只示意其中一種接法，圖中輸入是低電平有效
2.2 輸出不正常
輸出是集電極開路輸出[1]，輸出有兩種狀態：導通、截止。不能直接用萬用表或電壓表測量輸出電壓。除非在提供外部電壓，并連通負載的情況下，才能側到高低電平?？ǖ妮敵鰧?dǎo)通的時候可以測到低電平。
如果負載接的是感性負載，如繼電器或者電磁閥之類的，VCOM需要接至負載電源的24P
確認負載輸入電流大小
DO所驅動設備的電流單路不能超過50 mA，如果驅動電流很大，可以增加驅動板（DIN-8D）。電流過大將損壞輸出芯片。

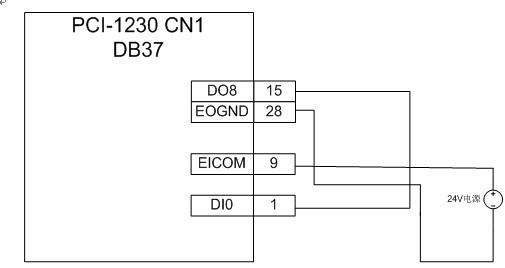

在已經提供24V外部電源的情況下，并且輸入正常和負載電流沒有超過限制的前提下，將輸出端接到輸入端，如下圖所示。然后用iopanel做測試，如果輸入顯示與輸出設置值一致的話，則輸出輸入是正常的。如果不是，則可以確定板卡輸出輸入故障。
[1] 集電極開路，http://en.wikipedia.org/wiki/Open_collector
1 新手入門
1.1 插卡

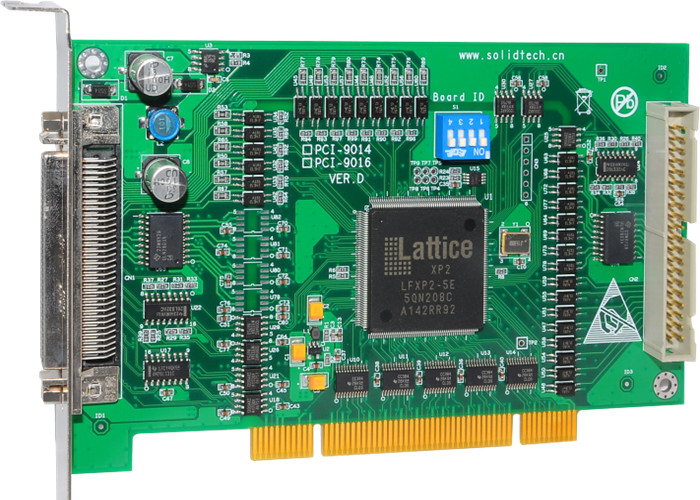

打開包裝，拿出PCI板卡，如下圖：

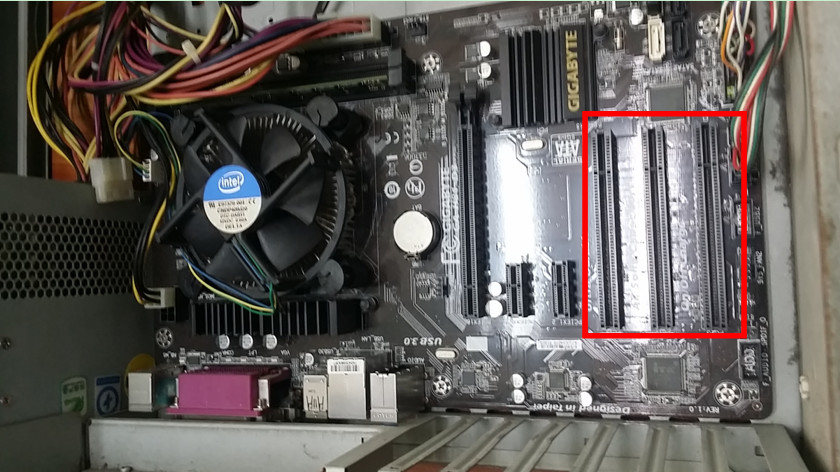

打開電腦機箱蓋，找到PCI插槽，如下圖（紅色框部分是PCI槽，有些主板上PCI槽是白色或其他顏色）：

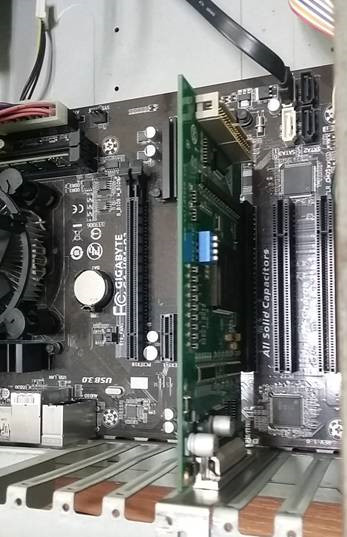

插入板卡，如下圖：
并擰好螺絲。如果有多張同種板卡，需要撥撥碼開關的，請先撥號，再插入電腦PCI插槽中，
1.2 驅動安裝
插上卡后，正常情況下，計算機設備管理器下面會有一個問號提示，具體說明請參見運動卡使用說明書中的具體步驟。
1.3 運動部分接線
注意：板卡中所有相同命名的引腳都是通的，不需要再另外用線纜短接起來。同樣名稱的引腳接其中一個就可以了。
例如：EXTPWR——24V正
EXTGND——24V負
運動控制部分接線圖，請參見運動卡使用說明書或者升立德官網www.solidtech.cn中“服務支持”中的“常見問題”的接線圖說明，目前包含的接線圖有：臺達A2系列，B2系列，松下，安川，三菱的。
限位，原點，請使用三線制傳感器，其中兩根供電，信號線接入板卡的PEL,MEL,ORG
1.4 IO接線
9016的DI號是從3開始的，函數編程調用也是從3開始。
輸入：PCI-9014的DI，限位，原點，報警，急停都是低電平有效。
PCI-1230/1232 的輸入可以接成低有效，也可以接成高有效。

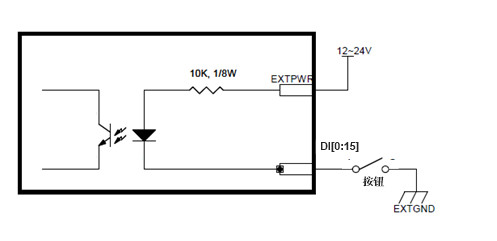

PCI-9014 DI接線:
按鈕，一根線接 DI，一根接 EXTGND。
PCI-1230/2332 DO接線（以低電平有效為例）：
EICOM——24V正
按鈕的兩端，一根線接 24V負，一根線接 DI
輸出：PCI-9014，PCI-1230/1232的DO是集電極開路輸出，不帶負載的時候量電壓是不正確的。
繼電器接線：
PCI-9014 DO接線：
EXTPWR——24V正
EXTGND——24V負
繼電器兩根線，一根線接 24V正，另一根線接DO
PCI-1230/2332 DO接線：
VCOM——24V正
EOGND——24V負
繼電器兩根線，一根線接 24V正，另一根線接DO
2 主要問題
2.1 開不了機，認不到卡
斷電后拔卡，用干凈的橡皮擦擦拭金手指，再重新插卡，裝驅動，測試。
2.2 驅動安裝不了
首先確定板卡的型號是否對應。
然后確定驅動的版本為最新版。
如果仍然有問題，請注意安裝安裝版的系統，我們不保證所有g(shù)host系統下驅動都能正常安裝
2.3 初始化報錯
卡號問題，使用IO卡時，默認的卡號是0或者15，如果iopanel初始化報錯，請檢查卡號設置
權限問題，使用WIN7系統時，如果電腦之前安裝過舊驅動，再換新驅動后，仍然需要使用管理員權限開啟motionpanel或者VS。
如果是新電腦第一次裝新版驅動就不會存在這個問題。
2.4 軸不動
第一次就不動，還是之前有正常動過。如果之前正常動過，是更改了那些部件。如果什么都沒有改過，突然不動了，就檢查所有接線。很有可能是接頭處松動了。如果第一次就不動，也是先查接線，然后查參數設置等。
2.5 軸不停
建議分長，中，短路程，分別對應不同參數
2.6 回零問題
沒有自動回零功能。需要客戶自己寫回零過程。第一次往某一個限位走，第二次用回零函數?；亓闼俣仁窃O(shè)置速度函數中的起始速度。
2.7 撞機或誤動作
我司運動卡不支持電腦睡眠功能，使用前，請關閉電腦睡眠功能。
9014，9016，1230/1232，9064，9074支持多線程調用，9024不支持，需要客戶自己寫程序規避。
2.8 程序問題
205報錯，是限位，急停，報警有效了。打開motionpanel，正常情況下，所有的軸信號顯示都是0，除了EMG，顯示1正常。否則是有效狀態。
9014初始化函數中的卡號排列是根據PCI插槽順序排列的，沒有經過排序。如果程序中不排序的話，請注意對應軸關系。
首先使用motionpanel測試基本功能，或者程序代碼的類似功能。如果基本功能有問題，請對照使用說明書排查問題。
如果motionpanel無法重現問題，請使用帶有記錄功能的dll文件。
